Dopo la scoperta casuale di Kicad nell'ormai lontano (informaticamente parlando) 2007, l'unico software Winzozz che utilizzo ancora sono i videogiochi, dato che la maggior parte dei produttori non ha ancora compiuto il passo del multipiattaforma.

Kicad e' un CAD elettronico che permette di compiere le seguenti operazioni (per una spiegazione più completa fare riferimento al sito ufficiale di Kicad):

Disegnare schemi elettrici.
Creazione netlist in vari formati (PCBNew, OrCAD, CadStar, Spice, ecc...).
Disegnare circuiti stampati.
Visualizzare l'effettivo ingombro tridimensionale dei componenti.
Creare gerber, drill files e quant'altro serva per creare, in modo professionale, i PCB.

Kicad e' utilizzabile con GNU/Linux, Windows e Mac OS X, anche se per aprire in Windows progetti creati in Linux (o viceversa, non avendo Mac OS non so se lo stesso avvenga qui) occorre modificare a mano alcuni parametri all'interno dei files (in perfetto stile *nix, sono files di testo). Più precisamente, tutti i "/" relativi a percorsi di libreria vanno sostituiti con "\".
Per comodità le librerie PCBnew che trovate di seguito sono fornite in entrambe le versioni, pronte per essere utilizzate in entrambi i sistemi operativi. Se portate un progetto dall'uno all'altro sistema, comunque, la cosa più che succede di solito è che non vedete i modelli 3D dei componenti. Una rapida sostituzione "/"<->"\" all'interno del file .pcb comunque risolve il problema.

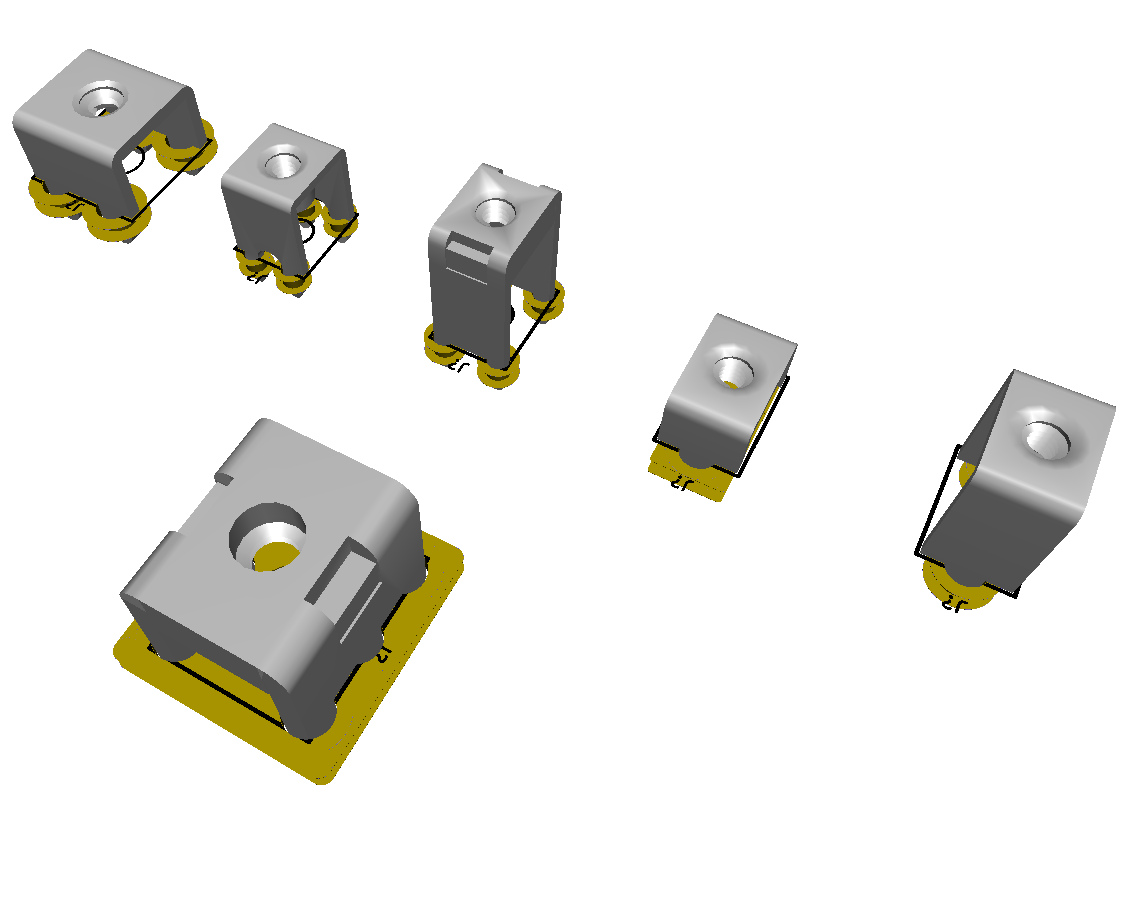

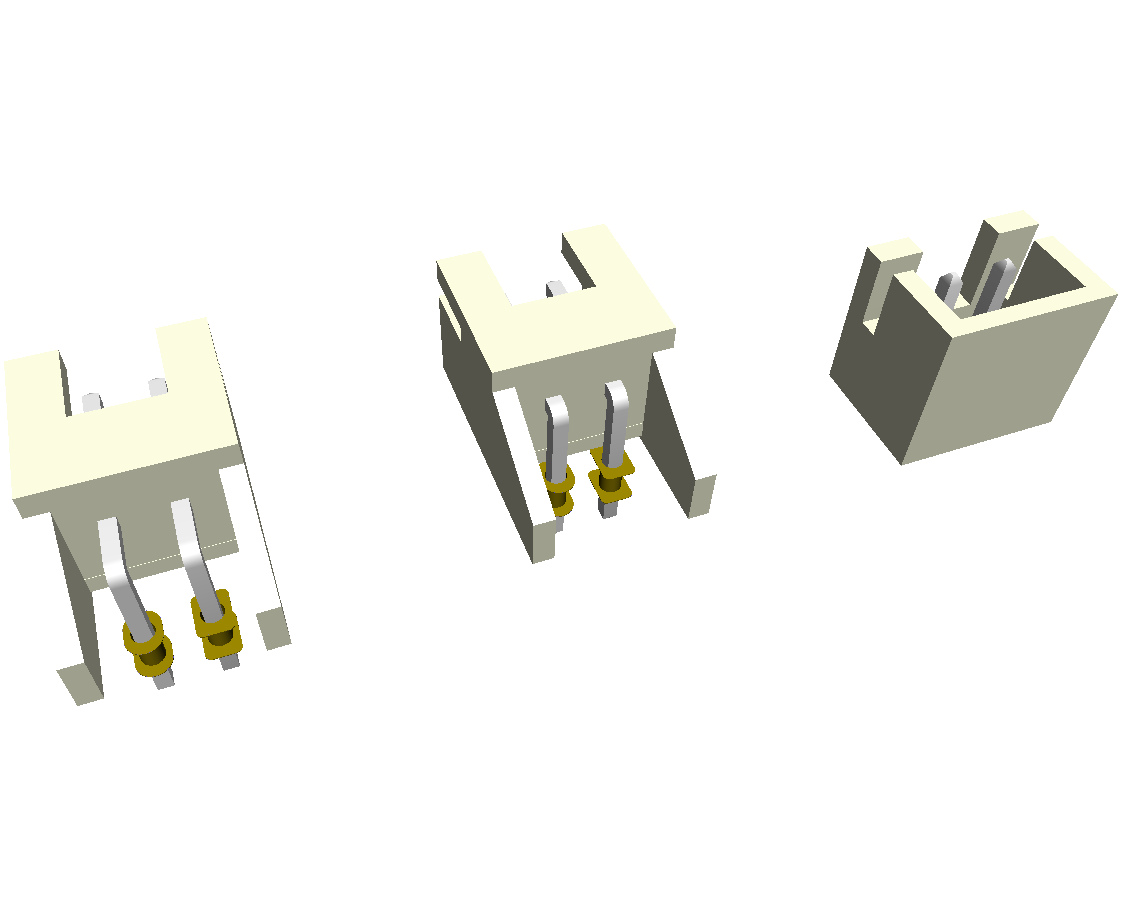

Per poter creare la sagoma 3D dei componenti è necessario un modellatore 3D, come ad esempio Wings 3D. Non e' difficile imparare ad utilizzare ne Kicad ne Wings 3D, tanto che dopo una settimana ho iniziato a creare i miei componenti personalizzati e adesso ho tutte le mie librerie.

Dato che i progetti che mostrero' in questa sezione sono creati con Kicad, metto a disposizione anche le mie librerie personalizzate.
E' possibile utilizzarle senza alcun problema anche per sviluppare prodotti commerciali, nel rispetto della licenza Creative Commons BY-SA.

Sono disponibile a realizzare componenti non compresi nelle mie librerie, a due condizioni:

Per la realizzazione richiedo un datasheet standard di prodotto (non accetto NDA, vedere la seconda condizione);

La realizzazione e' da intendersi a titolo gratuito, e i componenti saranno aggiunti nelle mie librerie, a disposizione di chiunque.

Potete contattarmi all'indirizzo k c s w a l t e r (at) t i s c a l i (punto) i t

NOTA: lo scrivo solo in italiano, tanto ci facciamo comunque una pessima figura... di tutte le persone che mi hanno chiesto di realizzare componenti, gli italiani sono gli unici che pretendono, mettono fretta, non forniscono la documentazione corretta, ecc.... Dato che, pur essendo io stesso italiano, non sopporto questi comportamenti, vi prego di comprendere che non lavoro per voi, lo faccio come contributo alla comunità Kicad a titolo gratuito. Quindi, se non avete la pazienza di aspettare il tempo necessario, la voglia di recuperare la documentazione richiesta, o non vi piace come lavoro, non chiedetemi niente perchè niente avrete. Grazie.

Da settembre 2012 e' disponibile il changelog delle librerie.

Da fine marzo 2013 le librerie sono accessibili via SVN (svn --username guest co svn://smisioto.no-ip.org/kicad_libs).

NOTE:

Nelle mie librerie seguo la mia convenzione di numerazione, che nella maggior parte dei casi - ma NON sempre - è quella standard, quindi per favore controllate la piedinatura prima di sviluppare il PCB.

Per visualizzare correttamente i moduli 3D occorre scaricare la versione delle librerie PCBnew adatte al proprio sistema operativo.

Consiglio di rimuovere dalla configurazione tutte le librerie originali prima di aggiungere le mie. Alcuni componenti hanno nomi identici e Kicad puo' fare confusione.

Nel changelog sono indicate anche le modifiche di struttura delle librerie, quindi se volete aggiornare i vostri files vi consiglio di verificare se il componente X si trova ancora nella libreria Y o se sia stato spostato. Gli spostamenti non avvengono a caso, ma solo qualora si renda conveniente creare una nuova libreria più specifica per una famiglia di componenti. Di base, un singolo componente nuovo senza una libreria ben definita finisce in misc_comp. Se col tempo il numero di componenti dello stesso tipo aumenta oltre un certo limite (solitamente oltre i 5-6), viene creata una nuova libreria specifica e tutti questi componenti vi vengono spostati.

LIBRERIE EESCHEMA simboli: 426

Simboli alimentazione (16/08/2009) (originale con alcune aggiunte)

Simboli aggiunti o modificati

Integrati analogici 7/05/2013)
